Nola lortzen ditu urrats-urrats-motor hibridoak pare eta zehaztasun handia

Inoiz aurkitu al zara proiektu batean sakondu, potentzia gordina eta zehaztasun zorrotza eskaintzen duen osagai baten beharraz, eta galdetu al zaizu zerk egiten duen posible hori? Badakit badudala. Automatizazio, robotika eta doitasun-makinen munduan, indarraren eta kontrolaren artean aukeratzera behartzen ez zaituen gidatzeko sistema baten bilaketa etengabea da. Hor dago ingeniaritzaren mirariaHybrid Stepper Motorjokoan sartzen da. Guretzat atLITXUA, hau ez da produktu kategoria bat soilik; gure bezeroen mugimendu-kontroleko erronka zorrotzenak konpontzeko oinarria da. A-ren diseinu bereziaStepper Motor hibridoahutsunea gainditzen du, beste motor mota batzuetatik bi munduetako onena eskainiz, eta gaur egun, balentria hau nola lortzen duen zehatz-mehatz kendu nahi dut. Bere barne funtzionamendua eta bere errendimendua definitzen duten parametro zehatzak ulertuz, zure hurrengo aplikaziorako erabaki informatua har dezakezu.

Zerk egiten du urratseko motor hibridoa beste mota batzuetatik desberdina

Bere gaitasunak balioesteko, lehenik eta behin bere nortasuna ulertu behar dugu. Iman iraunkor hutsa edo errezelo aldakorra urratsak ez bezala, aStepper Motor hibridoaizenak dioen bezala hibrido bat da. Bien printzipioak zentzuz uztartzen ditu. Errotorean iman iraunkor bat dauka, baina errotore hori ere horzduna da, errezelo aldakorreko motor baten antzera. Fusio honek efektu sinergiko bat sortzen du. Iman iraunkorrak fluxu magnetiko konstantea ematen du, momentua areagotuz. Aldi berean, hortz-egiturak urrats angelu askoz txikiagoa ahalbidetzen du, normalean 1,8° edo 0,9°-, fluxu magnetikoak lerrokatutako hortzen bidez hobetsitako bidea hartu ahal izateko. Konbinazio hau oinarrizko arrazoia da aStepper Motor hibridoaabiadura baxuetan pare handia eta posizio bereizmen fina eskatzen duten aplikazioetan bikaina da.

Nola sortzen du Barne Diseinuak Torque Superior

Momentu handiko sekretua zirkuitu magnetikoan eta aire tartearen diseinuan dago. A-ren estatoreaStepper Motor hibridoabobinekin zauritutako zutoin horzdun anitz ditu. Bobina hauek sekuentzia zehatz batean dinamizatzen direnean, polo elektromagnetikoak sortzen dituzte. Iman iraunkorreko errotorea, dagoeneko magnetizatuta, estatore-polo horiek erakarri edo uxatzen dute. Errotoreko hortzak estatoreko hortzetatik apur bat aldenduta daudenez, indar magnetikoek tira-momentu tangentzial handia sortzen dute lerrokatzeko. Zenbat eta hortz gehiago eta zenbat eta fluxu magnetiko indartsuagoa izan (iman iraunkorretik zein bobinaren kitzikapenetik), orduan eta momentu handiagoa izango da. AtLITXUA, hori optimizatzen dugu energia handiko iman iraunkorreko materialak eta doitasun-laminazioak erabiliz fluxu-galerak minimizatzeko eta momentu-dentsitatea maximizatzeko. Hori dela eta, gure motorrek euste bikaina eta momentu dinamikoa eman ditzakete koadroaren tamaina trinkoan.

Zein parametrok zuzenean eragiten dute zehaztasuna eta errendimendua

Urratseko motor baten zehaztasuna neurri handi batean pauso-angeluaren zehaztasunak eta urrats horiek galdu gabe lor ditzakeen koherentziaz definitzen da. Hau hainbat funtsezko parametro teknikok arautzen dute. Zehaztapen hauek ulertzea funtsezkoa da zure sistemaren doitasun-beharretarako motor egokia hautatzeko.

Stepper Motor hibrido baten errendimendu-parametro nagusiak

• Urratsaren angelua:Sarrerako pultsu bakoitzeko desplazamendu angeluarra (adibidez, 1,8°, 0,9°). Angelu txikiagoak bereizmen finagoa ahalbidetzen du.

• Euste-momentua:Motorrak atsedenaldian dinamizatzean izan dezakeen gehienezko momentua. Honek kanpoko indarrei aurre egiten die.

• Atxikipen momentua:Motorra elikatuta ez dagoenean dagoen momentu arina, iman iraunkorraren eta burdinaren nukleoaren erakarpenaren ondorioz.

• Zehaztasuna:Normalean pauso-angeluaren ehuneko bat (adibidez, ±% 5). Hau ez da metagarria.

• Urratsaren errepikakortasuna:Zein zehatz-mehatz itzultzen den motorra agindutako posizio batera, askotan oso altua.

• Errotorearen inertzia:Biratzen ari den piezaren inertzia, azelerazio- eta dezelerazio-dinamiketan eraginez.

Ikus dezagun nola itzultzen diren parametro horietako batzuk mundu errealeanLITXUAereduak. Hurrengo taulak bi serie ezagun alderatzen ditu, diseinu-aukerek momentua eta doitasun-ezaugarrietan nola eragiten duten nabarmenduz.

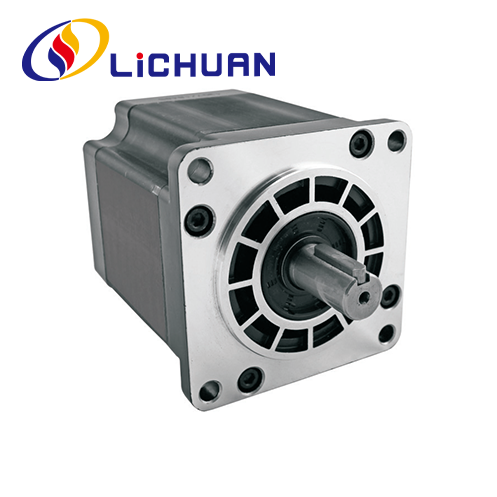

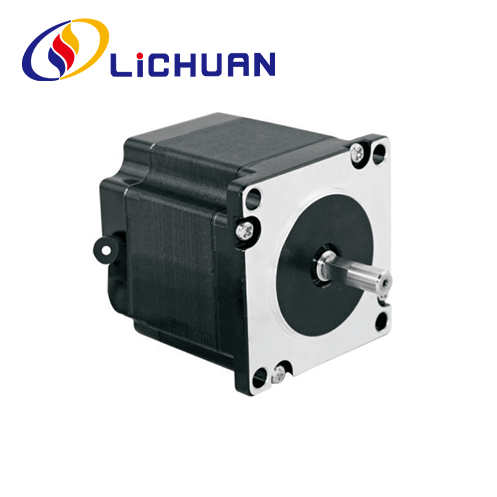

1. taula: LICHUAN urratseko motor hibridoen serieen konparazioa

Nola hautatzen duzu urratseko motor hibrido egokia zure aplikaziorako

Motor egokia aukeratzea zure eskakizun mekanikoen eta motorraren errendimendu-kurbaren arteko oreka da. Akats ohikoena koadroaren tamainan edo euste-momentuaren arabera hautatzea da. Abiadura-momentuaren kurba kontuan hartu behar duzu. AStepper Motor hibridoamomentu maximoa ematen du abiadura baxuetan, eta momentua gutxitzen da abiadura handitzen den heinean, atzera-EMF eta harilkatze-induktantzia dela eta. AtLITXUA, gure bezeroak hautaketa prozesu erraz baten bidez gidatzen ditugu:

1. Karga-inertzia eta behar den funtzionamendu-abiadura zehaztu.

2. Kalkulatu behar diren azelerazio-momentua eta etengabeko martxa-momentua.

3. Berrikusi motor hautagai baten abiadura-momentuaren kurba, ziurtatu nahi duzun abiadura tartean kalkulatutako behar baino % 30-50 pare gehiago ematen duela.

4. Lotu gidariaren korronte eta tentsio irteera motorraren fasearen zehaztapenekin, errendimendu optimorako.

2. taula: Errendimendu optimorako hautapen faktore kritikoak

Zeintzuk dira urratseko motor hibridoei buruzko galdera ohikoenak (FAQ)

Ingeniari eta diseinatzaileekin eguneroko elkarrizketetan, zenbait galdera sortzen dira behin eta berriz. Hona hemen hiru ohiko galderak eta kezkak konpontzeko.

FAQ 1: Stepper Motor hibrido batek abiadura handian ibil al dezake serbo batek bezala?
Tradizionalki abiadura baxuko eta erdiko errendimenduagatik ezaguna den arren, modernoaStepper Motor hibridoak, batez ere mikropauso-gidari aurreratuekin konbinatuta, abiadura izugarri handiak lor ditzakete. Gakoa hornidura-tentsio handiko kontrolatzailea erabiltzea da, motorraren induktantzia gainditzeko. Hala ere, momentu osoarekin abiadura handia iraunkorra behar duten aplikazioetarako, serbo sistema bat eraginkorragoa izan daiteke oraindik. Abiadura baxuagoetan momentu handiko beharrak dituzten puntuz puntuko kokapen-zeregin askotan, aStepper Motor hibridoairtenbide errentagarriagoa eta sinpleagoa eskaintzen du.

FAQ 2: Nola saihesten ditut galdutako urratsak eta nola ziurtatzen dut zehaztasuna?
Galdutako urratsak motorraren karga-momentuak abiadura jakin batean eskuragarri dagoen motorraren parea gainditzen duenean gertatzen dira. Zehaztasuna bermatzeko, neurtu beti zure motorra segurtasun-marjina nabarmen batekin (ikus goiko hautapen-gida). Erabili begizta itxiko urratseko sistema bat aplikazio kritikoetarako—gureLITXUABegizta itxiko hibridoek kodetzaile bat daukate edozein urrats-galera berehala detektatzeko eta zuzentzeko, eta serbo-itxurako fidagarritasuna eskaintzen dute pausoaren berezko sinpletasuna eta momentua uko egin gabe.

3. galdera: mikrostepping beharrezkoa al da zehaztasun handiagoa lortzeko?
Microstepping-a urrats osoa elektronikoki zati txikiagotan banatzen duen kontrolatzaile-teknika da (adibidez, urrats baten 1/16, 1/32). Bereizmena nabarmen hobetzen du, bibrazioak murrizten ditu eta mugimendu leunagoa ahalbidetzen du, batez ere abiadura baxuetan. Doitasun eta leuntasun handiena lortzeko, kalitate handiko bat parekatuzStepper Motor hibridoamicrostepping kontrolatzaile batekin oso gomendagarria da. Motorren oinarrizko zehaztasuna aprobetxatu eta funtzionamendu oso fin eta isila lortzeko aukera ematen du.

Paregabeko momentua eta doitasuna zure diseinuan integratzeko prest?

Ulertzeko bidaiaStepper Motor hibridoaerrendimendurako eraikitako osagai bat erakusten du balio duen lekuan. Bere diseinu hibridoa ingeniaritza dotorearen erakusgarri da, potentzia eta zehaztasun eskakizun bikoitzak pakete bakar eta sendo batean konpontzen dituena. AtLITXUA, ez ditugu motor hauek soilik fabrikatzen; Zure proiektuaren arrakastarako gehien axola zaizkion parametroetan arreta handia jarriz diseinatzen ditugu: material magnetikoaren kalifikaziotik hortz bakoitzaren tolerantziaraino.

Diseinu berri baten konplexutasunean nabigatzen ari bazara edo fidagarritasuna, indarra eta zehaztasuna eskatzen duen lehendik dagoen makina optimizatzen ari bazara, hitz egin dezagun. Gure taldea prest dago zure eskakizunak aztertzen eta perfektuarekin lotzen laguntzekoLITXUA urratseko motor hibridoairtenbidea.Jarri gurekin harremanetangaurzure momentu eta doitasun erronka espezifikoak eztabaidatzeko. Hemen gaude zure berrikuntza bultzatzeko, urrats zehatz bat aldi berean.
