Nola funtzionatzen du urratseko motor hibrido batek?

Artikuluaren laburpena

Mugimendua kontrolatzeko sistemek zehaztasun, egonkortasun eta errepikakortasun handia behar dituzte. Automatizazio, robotika, ekipamendu mediko eta fabrikazioko makina asko kokapen zehatzaren araberakoak dira zeregin konplexuak egiteko. AStepper Motor hibridoaoso erabilia da aplikazio hauetan iman iraunkorreko motorren eta errezelo aldakorreko motorren abantailak batzen dituelako.

Artikulu honek urrats-urrats-motor hibrido batek nola funtzionatzen duen azaltzen du, bere barne egitura, funtsezko parametro teknikoak, aplikazio tipikoak eta nola konpontzen dituen ohiko erronka industrialak, hala nola kokapen-zehaztasuna, momentu-egonkortasuna eta mugimenduaren kontrolaren fidagarritasuna. Gidak ingeniariei eta erosleei beren ekiporako motor egokia nola aukeratzen duten ulertzen laguntzen die.

Aurkibidea

• Zer da urratseko motor hibridoa
• Nola funtzionatzen du urratseko motor hibrido batek
• Egitura-osagai nagusiak
• Funtsezko Parametro Teknikoak
• Stepper Motor hibridoen abantailak
• Industria-aplikazio tipikoak
• Erosleentzako aukeraketa gida
• Maiz egiten diren galderak

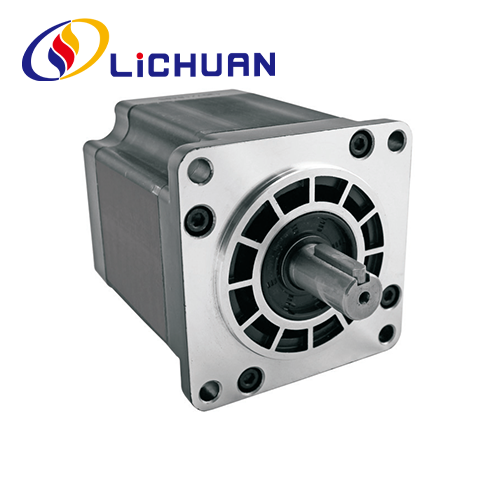

Zer da urratseko motor hibridoa

Stepper-motor hibridoa pultsu elektrikoaren seinaleak mugimendu mekaniko bihurtzen dituen doitasuneko gailu bat da. Pultsu elektriko bakoitzak motorraren ardatza pauso-angelu finko baten bidez mugitzen du. Horrek kokapen oso zehatza ahalbidetzen du, feedback-sistema konplexurik behar izan gabe.

Diseinu hibridoak bi teknologia konbinatzen ditu:

• Iman iraunkorreko motorraren egitura
• Errezelo aldakorreko motorren teknologia

Bi diseinu hauek integratuz, motorrak momentu hobea, kokapen-zehaztasun hobetua eta mugimendu leunagoa eskaintzen du pauso-motor tradizionalekin alderatuta.

ekoiztutako urrats-motor hibridoakLICHUAN®CNC makinetan, 3D inprimagailuetan, ehungintza-makinetan eta produkzio-ekipo automatizatuetan erabili ohi dira, fidagarritasunagatik eta mugimendu-kontrol zehatzagatik.

Nola funtzionatzen du urratseko motor hibrido batek

Stepper motor hibrido baten funtzionamendu-printzipioa estatorearen harilkatuen eta errotorearen eremu magnetikoaren arteko elkarrekintza elektromagnetikoan oinarritzen da.

Eragiketa-prozesua hainbat urratsetan sinplifikatu daiteke:

• Motor gidariak pultsu-seinale elektrikoak bidaltzen ditu motorraren bobinetara.
• Estatoreko bobinek eremu magnetiko kontrolatua sortzen dute.
• Errotorea eremu magnetikoarekin lerrokatzen da.
• Pultsu bakoitzak angelu finko baten arabera mugitzen du errotorea.
• Etengabeko pultsuek biraketa mugimendua sortzen dute.

Esate baterako, urratseko motor hibrido arrunt batek 1,8°-ko pauso-angelua du. Horrek esan nahi du:

• 200 urratsek bira osoa osatzen dute
• Pultsu bakoitza urrats bat da
• Posizio-kontrol zehatza pultsuen zenbaketaren bidez lortzen da

Mugimendua digitalki kontrolatzen denez, urrats-motor hibridoak aproposak dira kokapen zehatza eta errepikakortasuna eskatzen duten aplikazioetarako.

Egitura-osagai nagusiak

Stepper motor hibrido batek mugimendu zehatza sortzeko elkarrekin lan egiten duten hainbat osagai ditu.

Horzdun errotorearen egitura urrats-motor hibridoen ezaugarri nagusietako bat da. Akoplamendu magnetikoa hobetzen du eta momentuaren irteera nabarmen handitzen du.

Funtsezko Parametro Teknikoak

Stepper motor hibrido bat aukeratzerakoan, ingeniariek normalean hainbat errendimendu-parametro ebaluatzen dituzte.

Zehaztapen hauek motorren errendimendua zehazten dute abiadura, momentua, beroa xahutzea eta karga-gaitasunari dagokionez.

Stepper Motor hibridoen abantailak

Stepper motor hibridoak oso erabiliak dira, mugimenduaren kontroleko beste teknologia batzuen aurrean abantaila esanguratsu batzuk ematen dituztelako.

• Kokatze-zehaztasun handia
• Pare egonkorra abiadura baxuetan
• Kontrol sinplea pultsu-seinaleen bidez
• Begizta irekiko kontrol sistema fidagarria
• Mantentze-baldintza baxuak
• Kostu-eraginkorra serbo sistemekin alderatuta

-k fabrikatutako motorrakLICHUAN®egitura magnetiko optimizatuekin eta harilkatze-teknologia aurreratuekin diseinatuta daude, funtzionamendu leuna eta pare-errendimendu sendoa industria-ingurune zorrotzetan bermatzeko.

Industria-aplikazio tipikoak

Stepper motor hibridoak mugimenduaren kontrola zehaztasunez behar den industria askotan erabiltzen dira.

• CNC makina-erreminta
• 3D inprimatzeko sistemak
• Laser grabatzeko makinak
• Ehungintza fabrikatzeko ekipoak
• Tresna medikoak
• Enbalatzeko automatizazio makinak
• Erdieroaleen ekipoak

Sistema hauetan, motorrak kokapen zehatza, mugimendu sinkronizatua eta ekoizpen eraginkortasun egonkorra bermatzen ditu.

Erosleentzako aukeraketa gida

Stepper motor hibrido egokia aukeratzeak makinaren edo automatizazio sistemaren eskakizun zehatzak ebaluatzea eskatzen du.

Hautatzeko faktore garrantzitsuak hauek dira:

• Karga mekanikorako beharrezkoa den momentua
• Funtzionamendu-abiadura tartea
• Elikatze-hornidura eta gidariaren bateragarritasuna
• Instalazio tamaina eta muntaketa estandarra
• Ingurune-baldintzak, hala nola, tenperatura eta bibrazioa

Halako esperientziadun fabrikatzaile batekin lan egiteaLICHUAN®motor hautaketa egokia, gidariaren integrazio egonkorra eta epe luzerako sistemaren fidagarritasuna bermatzen ditu.

Maiz egiten diren galderak

1. Zein da urratseko motor hibridoaren eta urratseko motor estandarraren arteko aldea?

Stepper motor hibridoek iman iraunkorra eta errezelo aldakorreko teknologiak konbinatzen dituzte. Horrek momentu handiagoa, urrats angelu txikiagoak eta kokapen-zehaztasuna hobetzen ditu pauso-motor tradizionalekin alderatuta.

2. Stepper motor hibridoek feedback-sistemak behar al dituzte?

Aplikazio askotan begizta irekiko kontrolean funtzionatzen dute kodetzailerik gabe. Hala ere, abiadura handiko edo karga handiko inguruneetarako, begizta itxiko sistemak gehi daitezke errendimendua hobetzeko.

3. Zein da pauso-motor hibrido baten bizi-iraupen tipikoa?

Instalazio- eta funtzionamendu-baldintza egokiekin, urratseko motor hibrido batek fidagarritasunez funtziona dezake hamarnaka mila orduz. Errodamenduak eta hozte-baldintzak aldizka ikuskatzeak zerbitzu-bizitza luzatzen laguntzen du.

Ondorioa

Stepper motor hibridoek zeregin garrantzitsua dute automatizazio sistema modernoetan, mugimenduaren kontrol zehatza, fidagarria eta errepikagarria eskainiz. Momentu handiko, doitasun digitalaren eta kontrol-arkitektura sinplearen konbinazioak industria-ekipamendu ugaritarako egokiak bihurtzen ditu.

Automatizazio-teknologiek eboluzionatzen jarraitzen duten heinean, kalitate handiko motor bat hautatzea ezinbestekoa da makinaren errendimendu egonkorra bermatzeko.LICHUAN®Ingurune industrial zorrotzetarako diseinatutako pauso-motor hibridoen soluzio profesionalak eskaintzen ditu, fabrikatzaileei zehaztasuna, eraginkortasuna eta fidagarritasuna hobetzen laguntzen die.
